iTRUBEC

V polovině dubna 2018 se nám testování dostává do fáze zastavění řídící elektroniky do jedné třetiny rámku. Jde hlavně o to, zda se nám povede do tohoto prostoru vtěsnat všechno nezbytné.

Co se nám tam musí povést nacpat?

• WeMos D1 R1 desku (mozek)
• 12 V DC na 5,5 V DC konvertor – 12 V bude použito na vytápění, ale elektronika potřebuje 5,5 V
• Relé, které bude na základě povelů z desky WeMos D1 spínat a vypínat vytápění
• Čtečku SD karty, na kterou budeme průběžně zapisovat naměřená data
• Bluetooth modul, pomocí kterého budeme moci sledovat aktuální údaje na mobilním telefonu
• RTC (Real Time Clock) modul, abychom věděli, v jakém čase který záznam z měření vzniknul
• No a spousta drátů a kabelů, kromě napájení ke 4 teplotním senzorům DS18B20 (z nichž jeden je přilepen přímo k topnému tělesu), jednomu teplotně/vlhkostnímz čidlu DHT22 a k vlastní topné destičce.

Instalace se – jak je vidět na videu i fotografiích – podařila. Nyní je před námi dokončení programování (lépe řečeno dání dohromady všech různých částí kódu, které vznikly v průběhu dílčích testů), a pak už hurá do úlu na ostrý test!

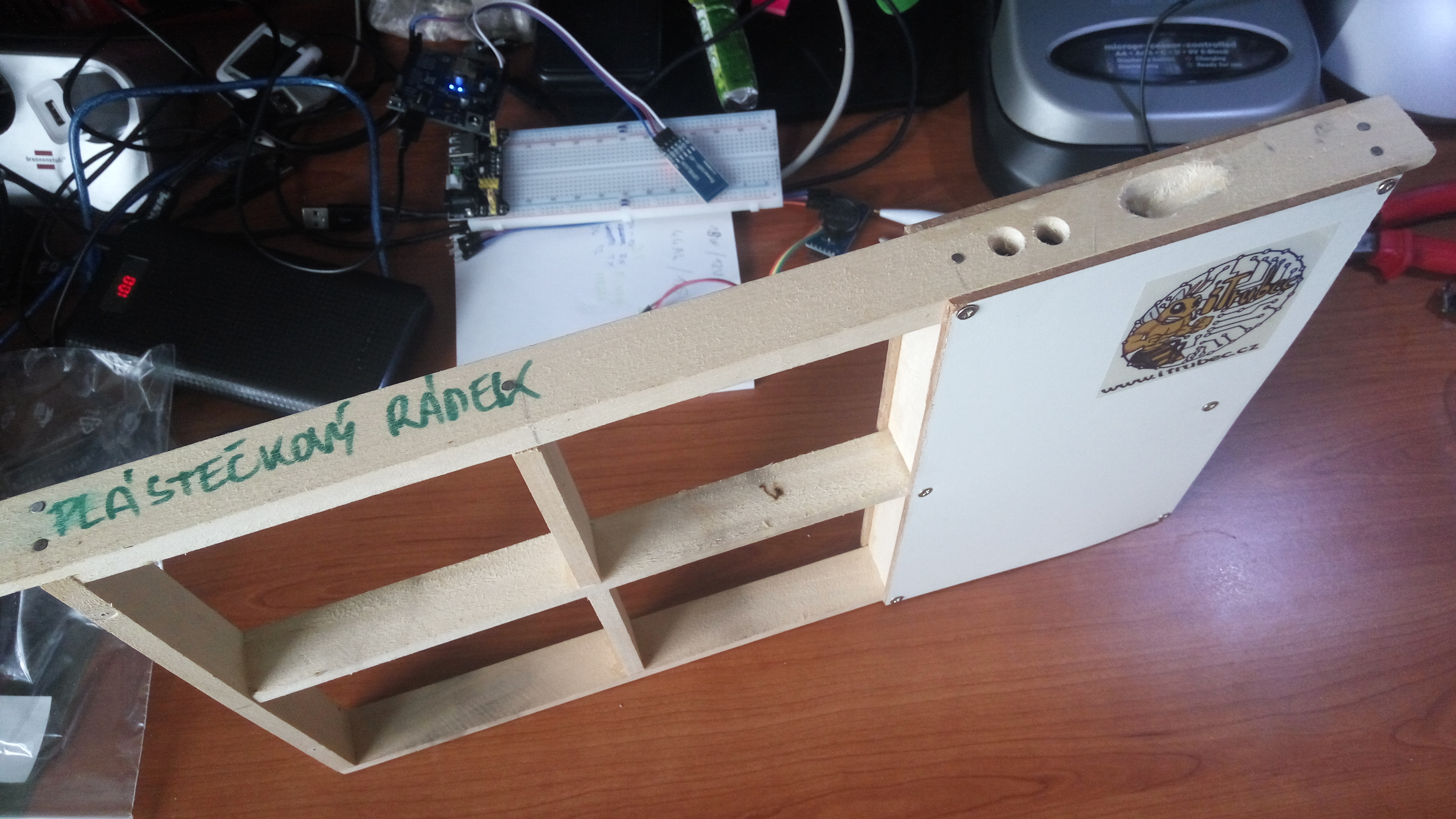

• Rámek připravený pro instalaci Rámek připravený pro instalaci

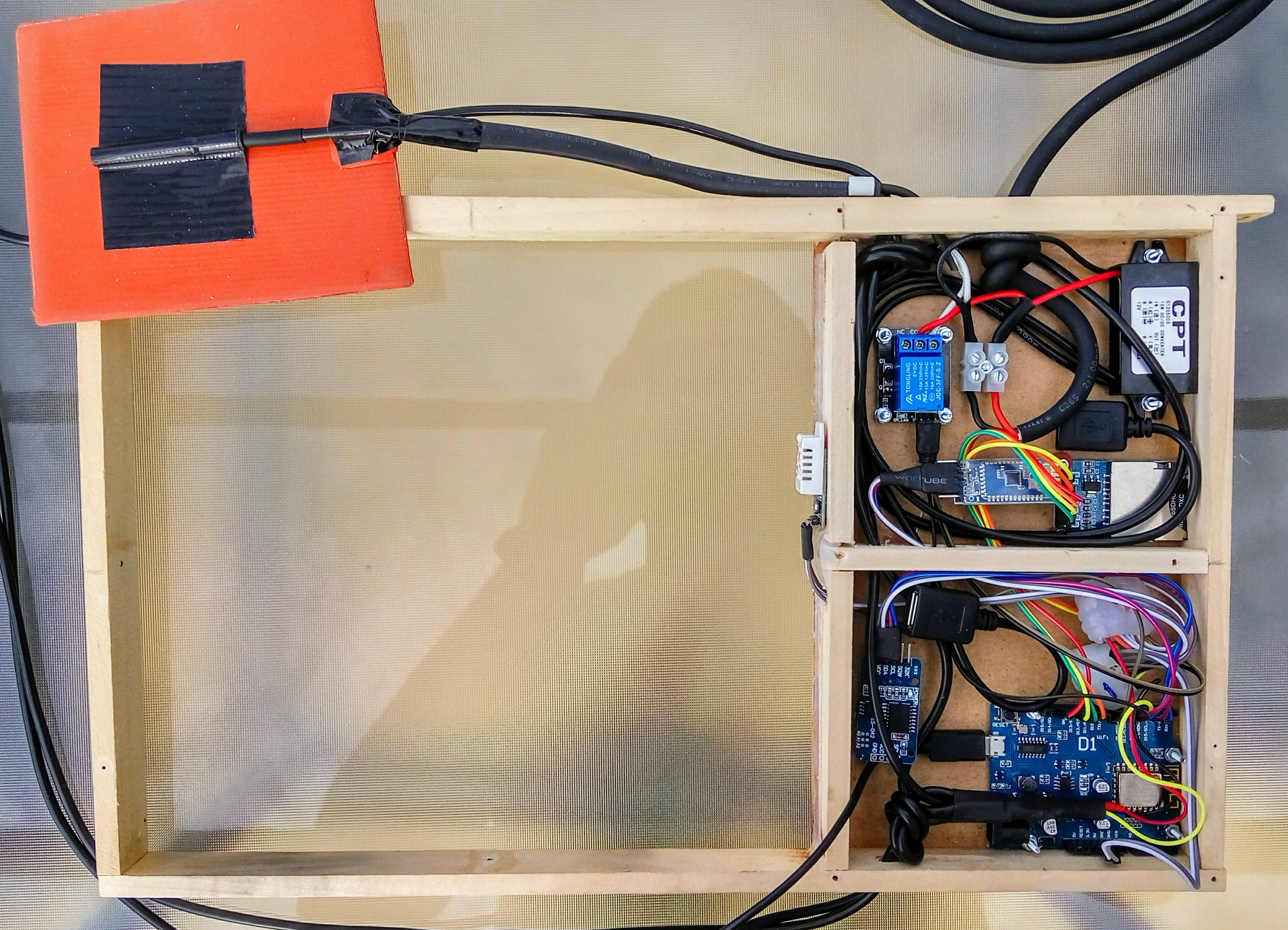

• iTRUBEC v rámku iTRUBEC v rámku

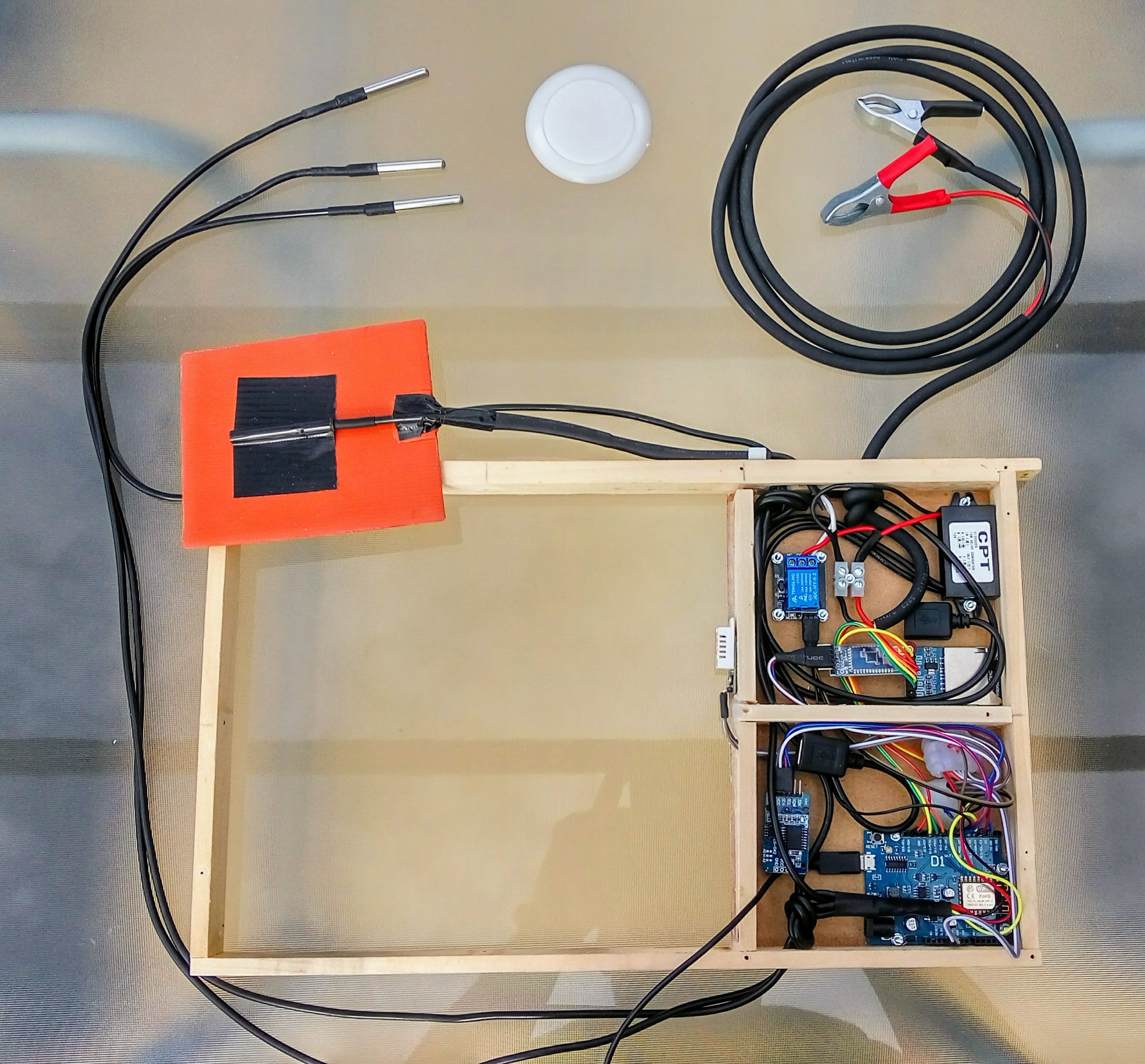

• iTRUBEC v rámku iTRUBEC v rámku

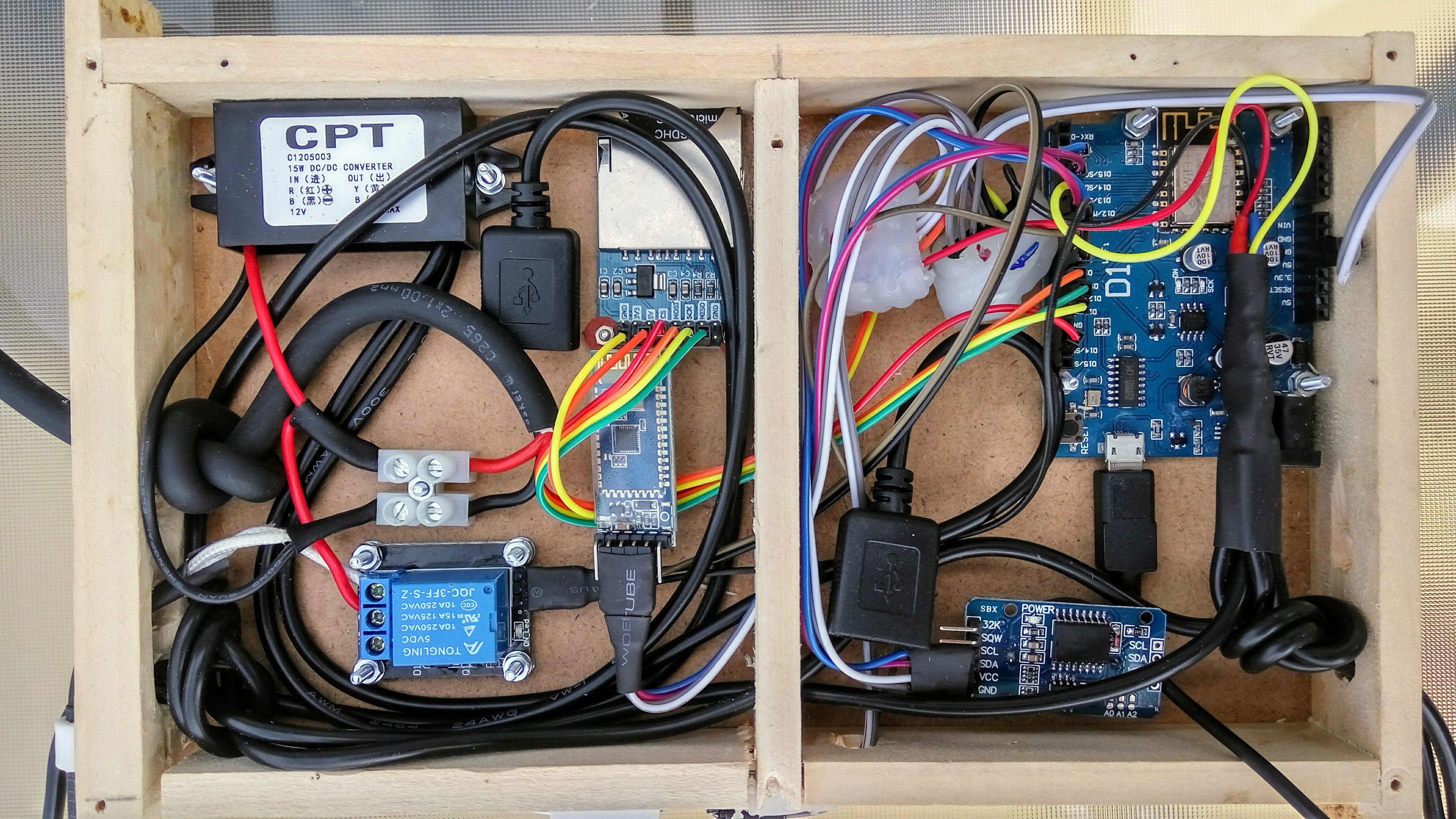

• iTRUBEC v rámku – detail elektroniky iTRUBEC v rámku – detail elektroniky

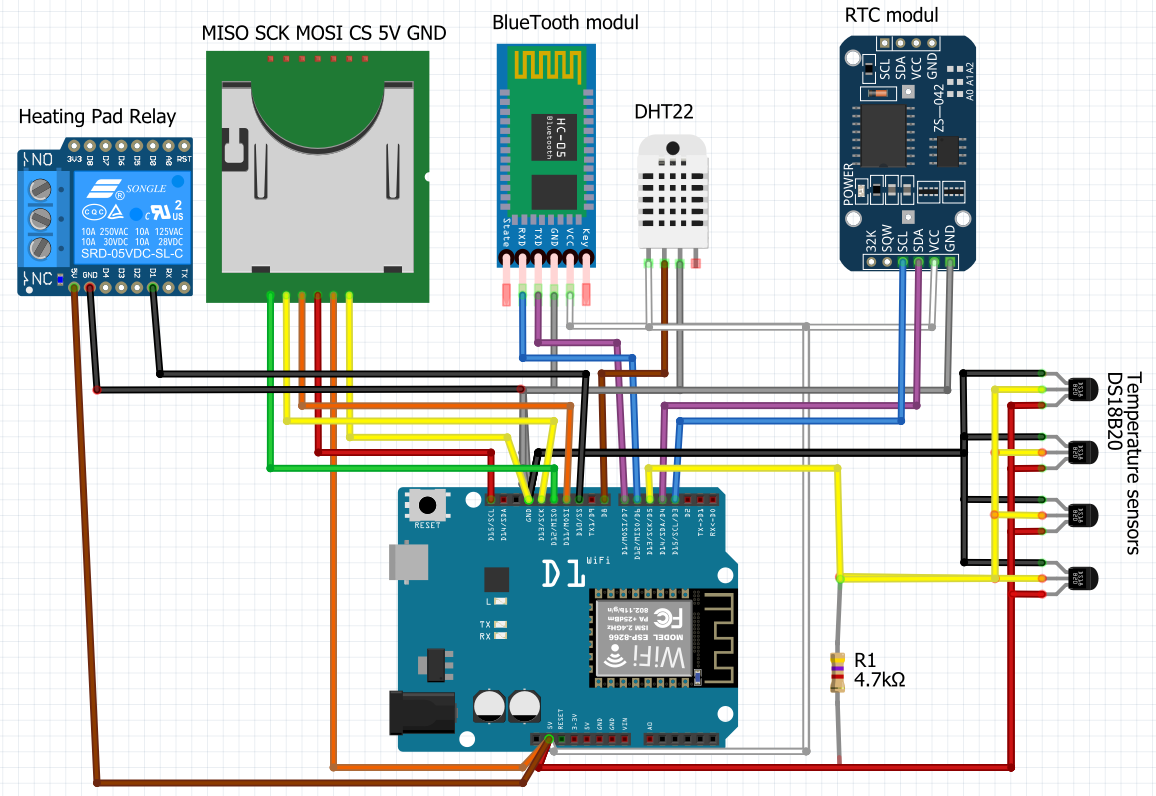

• iTRUBEC – schéma zapojení iTRUBEC – schéma zapojení
•
